Cuadro automático AMF Pramac WX + CONN · ATS monofásico 230 V

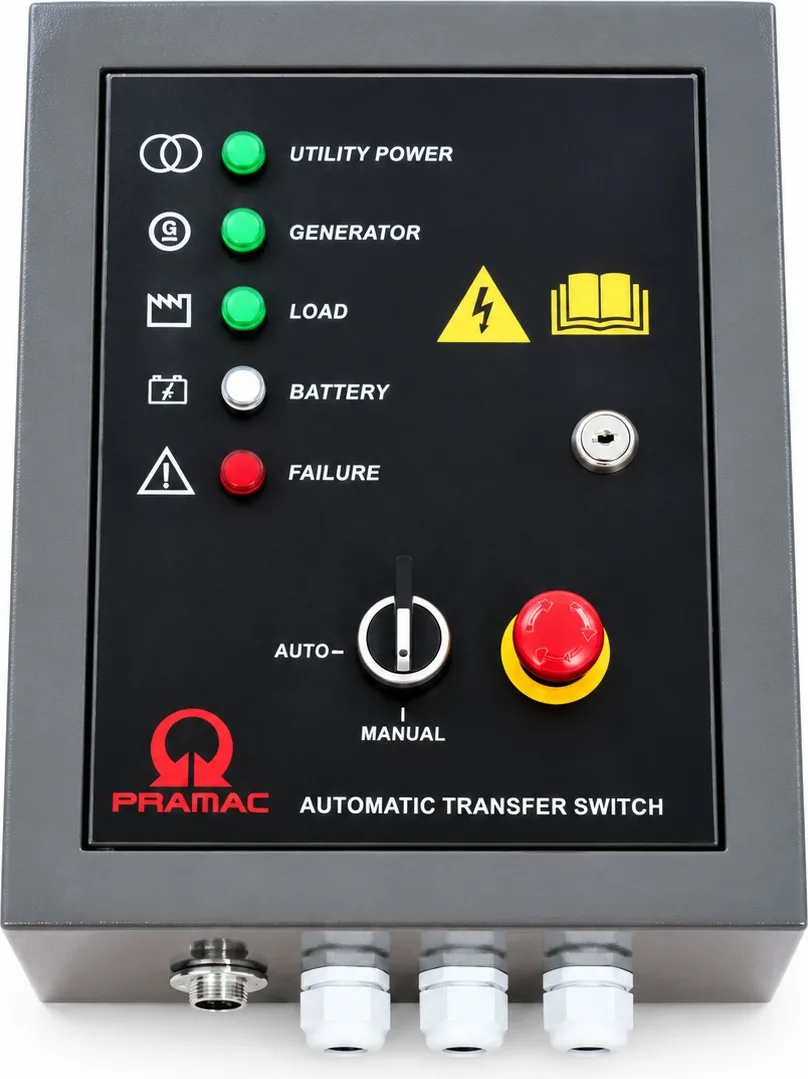

CUADRO AUTOMÁTICO AMF / ATS PRAMAC WX + CONN Referencia PY000A000BG. Código 8018539089771. Cuadro de transferencia automática para generadores Pramac WX3200 ES y WX6200 ES equipados con la conexión CONN/ATS correspondiente. Automatiza el respaldo de los circuitos previstos ante un corte de la red y el regreso a la alimentación habitual. Es un accesorio de control y conmutación: se vende sin generador. No es el cuadro del PMD5000S ni se ofrece como universal para cualquier generador. La versión del grupo debe contar con arranque eléctrico y conector de mando compatible. FUNCIONAMIENTO Y VENTAJAS En modo AUTO supervisa la alimentación habitual. Si falla la red, ordena el arranque del grupo y, tras la secuencia de funcionamiento prevista, transfiere la alimentación a los circuitos conectados. Cuando vuelve la red, retorna la alimentación a ella y detiene el generador siguiendo su secuencia. El modo MANUAL permite que el grupo se controle desde su propio panel. El sistema requiere tiempo de arranque y transferencia: no sustituye a un SAI ni proporciona una alimentación sin interrupciones. Cinco indicadores luminosos permiten identificar red, generador, carga, batería y fallo. El selector AUTO/MANUAL diferencia el funcionamiento automático del control manual. La parada de emergencia permite detener el generador e interrumpir la función de carga de batería, conforme al manual. La función de mantenimiento de carga ayuda a conservar preparada la batería de arranque; no garantiza una carga del 100 % permanente. El conector multipin inferior se comunica con el grupo mediante el cable de señal original suministrado. El cable de mando no sustituye al cableado de potencia. USOS Respaldo planificado de circuitos seleccionados en viviendas rurales, fincas, pequeños talleres o negocios que dispongan de un WX3200 ES o WX6200 ES compatible. La potencia para los aparatos y la autonomía dependen del generador y del dimensionado de las cargas. El cuadro no aumenta la potencia ni la autonomía del grupo. CARACTERÍSTICAS TÉCNICAS Tipo: cuadro de transferencia automática AMF/ATS. Sistema de conmutación monofásico. Tensión de funcionamiento del control: 8–15 V CC. Corriente nominal del contactor monofásico: 45 A. Tensión nominal del contactor: 230 V CA. Frecuencia nominal: 50 Hz. Potencia nominal indicada del cuadro: 10,35 kVA; es un dato del cuadro, no potencia generada ni la capacidad de suministro de un WX3200 o WX6200. Salida del cargador: 13,8 V CC. Corriente de carga: 1 A. Rango de temperatura de funcionamiento: −20 a +70 °C. Grado de protección: IP20. Dimensiones: 320 × 250 × 140 mm. Peso del cuadro: 5 kg. Indicadores: red, generador, carga, batería y fallo. Selector: AUTO/MANUAL. Pulsador: parada de emergencia. INSTALACIÓN Y PREPARACIÓN Debe instalarlo y ponerlo en marcha un profesional cualificado, con cargas, protecciones, tierra y cableado dimensionados para la instalación. El conector CONN facilita la comunicación de mando; no convierte la conexión a una vivienda en una instalación directa mediante un enchufe. La protección IP20 requiere una ubicación interior y seca, protegida del agua. El generador debe trabajar en el exterior, con ventilación y separación adecuadas, nunca en una estancia cerrada. El instalador debe verificar la compatibilidad y la secuencia completa de fallo y recuperación de red. Mantener batería, aceite, combustible y mantenimiento del grupo en condiciones de arranque. No manipular conexiones con tensión. Seguir los manuales del cuadro y del generador; comprobar periódicamente el funcionamiento según sus instrucciones. SUMINISTRO Cuadro AMF/ATS con cable de señal original para la conexión al grupo compatible. Generador, batería del generador, instalación y cableado de potencia no incluidos. No atribuir al cable de señal la función de alimentar los circuitos. Fuentes: manual Pramac ATS, apartados 7 y 9, fotografía de la referencia y ficha base de Gestión.
